Oversigt
Tendzone VHM-0306D-videovægcontrolleren er en ny generation af intelligent billedbehandlingsudstyr, der for nylig er lanceret af vores virksomhed. Den rene hardware FPGA-designarkitektur understøtter vinduesvisning, superposition og roamingvisning af multi-kanals fuld HD-signaler; det kan ikke kun vise et dynamisk billede på flere skærme, men også vise flere dynamiske billeder på en skærm for at opnå funktionen af multi-vindues splejsning; billedet har ultra-lav latenstid, ingen diskretisering og intet billedtab, hvilket opnår perfekt billedpræsentation.
Det er specielt designet til lejligheder, der kræver højkvalitetsvisning af flere videobilleder, og er velegnet til forskellige industrier såsom sikkerhedsovervågning, militær kommando, uddannelse og forskning, offentlige myndigheder, informationsudgivelse, reklamemedier, udstillinger, salg af husholdningsapparater, forestillinger og underholdning mv.
Funktioner
- Fuld hardware FPGA-arkitektur, modulært design, hybrid plug-in-struktur, intet indlejret operativsystem og fremragende billedbehandlingsydelse;
- Understøtter sømløs kryds-switching uden sort skærm, fastlåst skærm, jitter, rivning osv. under omskiftningsprocessen;
- Støtte LCD og LED stor skærm splejsning;
- Understøtter input af flere signalformater, 4K@60Hz HDMI/DP-indgang, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Understøtter output i enhver opløsning. 4K-outputkortet understøtter en maksimal opløsning på 4096x2160@30, et maksimum på 4096 pixels og et maksimum på 3840 pixels. 2K-outputkortet understøtter en maksimal opløsning på 1920x1200@60, et maksimum på 2560 pixels og et maksimum på 1920 pixels.
- Kontroltilstand: WEB, RS232 seriel port og LAN-port;
- Serielportkommandoer kan realisere sceneopkald, scenelagring, scenecyklus, signalskift, forespørgsel og IP-indstilling osv.
- Understøttelse af inputsignalkilde OSD brugerdefineret tegnvisningsfunktion, du kan indstille tegnskrifttype, størrelse, farve, gennemsigtighed, position osv.
- Understøtter WEB-kontrol, understøtter computere, mobiltelefoner, tablets og andre systemkontrolenheder og er kompatibel med flere browsere. Via WEB-brugergrænsefladen kan signalkortforbindelsesdetektion, signalskift, sceneopkald, scenelagring, scenepolling, online opgraderingsstyring, fabriksnulstilling osv. realiseres (avanceret kontrolkort);
- Understøttelse af forhåndsvisning af inputkildesignal og ekkovisning på stor skærm (avanceret kontrolkort);
- Understøtter rullende undertekstvisning og ultra-high-definition baggrundskortvisning (avanceret kontrolkort);
- Understøtter realtidsdetektering af alle inputsignaler, hvilket gør det nemt for brugere at observere og registrere adgangsstatus for inputsignaler;
- Understøtter vilkårlig vinduesåbning, overlejring, roaming, opdeling, zoomning, strækning og klipning af billeder;
- Understøtter billed-i-billede-visning, billedoverlejringsvisning, multiskærms enkeltskærmsvisning og storskærms splejsningsfunktioner;
- Lagrækkefølgen og egenskabsindstillingerne for overlejringsvinduet kan realiseres gennem værtscomputersoftwaren;
- Udgangsskærmen understøtter op til 8 vinduer på en enkelt skærm;
- En enkelt inputkilde understøtter vilkårlig vinduesvisning;
- Input- og outputkort understøtter hot swap;
- Understøtter scenelagring, sceneopkald, scenepreview og sceneafstemning;
- Støtte import og eksport af splejsningskonfiguration;
- Understøtter beskæring og visning af enhver position af signalkilden, og det samme signal kan understøtte fire beskæringer;
- Understøtte forudindstillet vinduesåbningstilstand og fleksible opkald;
- Understøtter online opgradering af hele maskinen, hvilket letter vedligeholdelse og eftersyn.
Populære tags: 9 kort modulær videovæg controller, Kina 9 kort modulær videovæg controller producenter, leverandører, fabrik
SPECIFIKATIONER
|
Generel præstation |
|
|
Chassis specifikationer |
3 U |
|
Indgangskortslot |
3 |
|
Udgangskortslot |
6 |
|
Maksimalt antal indgangskanaler |
12 |
|
Maksimalt antal udgangskanaler |
24 |
|
Input opløsning |
Den højeste understøttede opløsning er 3840×2160@60Hz |
|
Output opløsning |
Maksimal understøttet opløsning 4096x2160@30 Hz |
|
Antal vinduer |
En enkelt skærm understøtter op til 8 skærme |
|
Indgang |
|
|
1 HDMI/1 DP (Vælg en) |
Understøtter HDMI 2.0, understøtter DP1.2, kompatibel med HDCP, opløsning understøtter 4096*2160@60Hz og 3840*2160@60Hz |
|
2-kanal DP |
Understøtter DP1.1, opløsning understøtter 4096*2160@30Hz og 3840X2160@30 , |
|
2-kanal HDMI |
Understøtter HDMI 1.4, kompatibel med HDCP, opløsning understøtter 4096*2160@30Hz og 3840*2160@30Hz |
|
4-kanal HDMI |
Understøtter HDMI 1.3, kompatibel med HDCP, opløsning understøtter 1920 x 1200 @60Hz |
|
4-kanal DVI |
DVI er kompatibel med HDMI, understøtter HDCP-standarden og understøtter opløsning på 1920 x 1200 @60Hz , |
|
4-kanal VGA |
VGA-signalstandard, opløsning understøtter 1920x1080P @60Hz , |
|
4-kanal SDI |
Kompatibel med HD-SDI, 3G SDI, SD I, opløsning understøtter 1920x1080P @60Hz |
|
4-kanal CVBS |
CVBS-signalformat, opløsning understøtter PAL: 720x576I, NTSC: 720x480I |
|
Grundlæggende kontrolkort |
Understøtte lokal logikkontrol, 232-kontrol, såsom vinduesåbning, roaming osv. 2. Support RS232 hurtig central kontrol 3. Understøtter RS232 loop kontrol |
|
Avanceret kontrolkort |
Grundkort, undertekster, ekko (8 kanaler), preview, WEB-funktioner i én, inklusive basisversion kontrolkortfunktion |
|
Produktion |
|
|
DVI |
DVI er kompatibel med HDMI, med en maksimal opløsning på 1920x1200 @60Hz , understøtter 1920×1200@60Hz |
|
HDMI |
Kompatibel med HDMI, DVI-D, understøtter HDMI 1.3, opløsning op til 1920x1200 @60Hz , opløsning understøtter HDMI 1.3 , understøtter 1920×1200@60Hz |
|
4k HDMI |
Videosignalformatet understøtter HDMI 1.4, og den maksimale opløsning understøtter 4096x2160@30Hz |
|
Oder |
|
|
Chassis struktur |
2 slots til input-kanaler, 3 slots til output-kanaler |
|
Chassisstørrelse (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Vægt (Kg) |
5.8 |
|
Strømforbrug (W) |
2 5 |
|
strømforsyning |
Dobbelt strømforsyning, 100V~240V AC, 50/60Hz |
|
Kontrollere |
|
|
RS232 kontrol |
DB9 seriel port interface |
|
TCP/IP kontrol |
Kompatibel med TCP/IP-protokol |
|

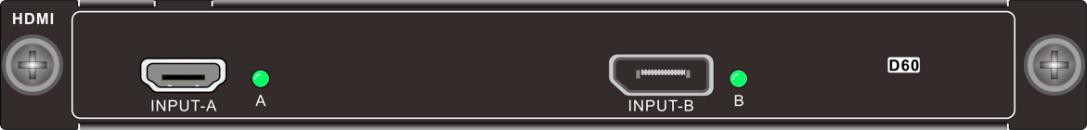

HDMI2.0-indgangskort - VMH-1I-HD-4K |
|
|
|
Understøtter HDMI2.0, kompatibel med HDCP, understøtter DP1.2 |
|
Maksimal indgangsopløsning 3840x2160 @60Hz |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|
Dobbelt 4K DP-inputkort-VMH-2I-DP-4K |
|
|
|
Understøtter DP1.1, kompatibel med HDCP |
|
Maksimal indgangsopløsning 3840x2160 @ 30Hz |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|
Dobbelt 4K HDMI-inputkort-VMH-2I-HD-4K |
|
|
|
Understøtter HDMI, DVI-D-signalformater, understøtter HDMI-standarder, kompatibel med HDCP |
|
Maksimal indgangsopløsning 3840x2160 @ 30Hz |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|

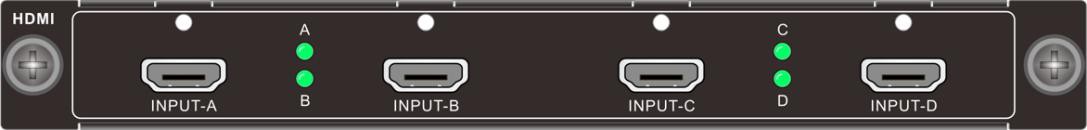

Fire-kanals HDMI-inputkort-VMH-4I-HD |
|
|
|
Understøtter HDMI, DVI-D-signalformater, understøtter HDMI-standarder, kompatibel med HDCP |
|
Maksimal indgangsopløsning 1920x1200 @60Hz |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|
Quad DVI input kort-VMH-4I-DV |
|
|
|
Understøtter HDMI, DVI-D signalformater, understøtter HDMI1.3, kompatibel med HDCP |
|
Maksimal indgangsopløsning 1920x1200 @60Hz |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|

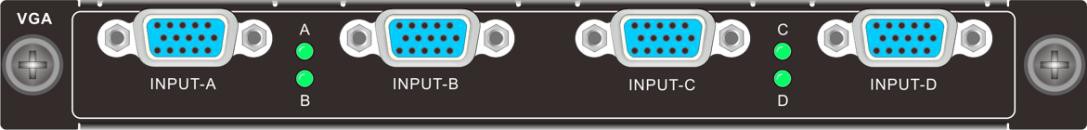

Quad VGA-inputkort-VMH-4I-VG |
|
|
|
Understøtter VGA-signalformat |
|
Maksimal indgangsopløsning 1920x1080 @60Hz |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|
Fire-kanals SDI-inputkort-VMH-4I-SD |
|
|
|
Understøtter SDI-signalformat, input- og outputsignaltransmissionsafstand op til 100m |
|
Maksimal indgangsopløsning 1920x1080 @60Hz |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|

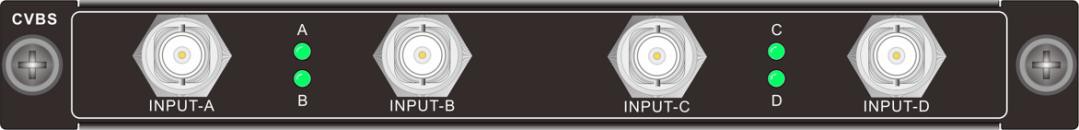

Fire-kanals CVBS-inputkort-VMH-4I-AV |
|
|
|
Understøtter CVBS-signalformat, adaptiv PAL og NTSC |
|
Understøtter opløsning PAL: 720x576I, NTSC: 720x480I |
|
Et enkelt indgangssignal understøtter vilkårlig vinduesvisning |
|
Understøtter inputsignal karakter overlay funktion |
|
Med indlejret EDID-styringsteknologi understøtter DDC-kontrol |
|
Med strømsparefunktion |
|
Quad DVI-lydindgangskort-VMH-4I-DVA |
|
|
|
4-vejs DVI-indgangssignal (DVI-interface med lyd) |
|
Stik: DVI-I hunport |
|
Normalt arbejdsstrømforbrug: 7,1W |
|
Videosignalformat: kompatibel med HDMI, DVI-D |
|
Standard: Understøtter HDMI1.3, kompatibel med HDCP |
|
Indgangsopløsning: op til 1920x1200 @60Hz |
|
Lydsignalformat: Indlejret lyd understøtter PCM, Dobly Digital, DTS, DTS-HD-formater |
|

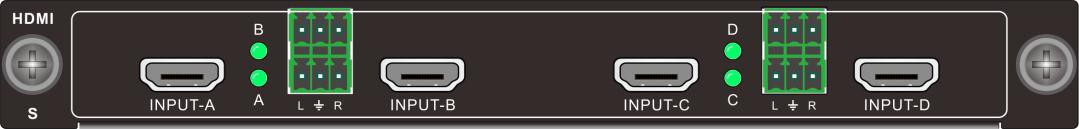

Fire-kanals HDMI-lydindgangskort-VMH-4I-HDA |
|
|
|
4-kanal HDMI-indgangssignal, 4-kanal analogt indlejret lydsignal |
|
Stik: Type A 19-ben hun, lyd Phoenix terminal |
|
Normalt arbejdsstrømforbrug: 9W |
|
Videosignalformat: kompatibel med HDMI, DVI-D |
|
Standard: Understøtter HDMI1.3, kompatibel med HDCP |
|
Indgangsopløsning: op til 1920x1200 @60Hz |
|
Lydsignalformat: Indlejret lyd understøtter PCM, Dobly Digital, DTS, DTS-HD-formater; ekstern lyd understøtter PCM-format, PCM 48KHz |
|
Fire-kanals IP-dekodningskort-VMH-4I-IP |
|
|
|
1 RJ45 input interface, understøtter H.264/H.265/RTSP/RTP standard protokol dekodning; 1 2K HDMI-indgang |
|
RJ45 understøtter 3840*2160@30 opløsningsdekodning; HDMI understøtter op til 1920*1200 opløsning input |
|
Understøtter adgang til netværkskameraer fra almindelige producenter på markedet (Hikvision, Dahua osv.); understøtter 1-kanal 4K30HZ, eller 2-kanal 4K@24Hz, eller 4-kanal 1080P@60Hz, eller 9-kanal 1080P@25Hz eller 16-kanal 720P @25Hz eller 32-kanal D1 afkodning af netværkssignalafkodning og vægskærm |
|
Understøtter flere skærmvisninger, inklusive 1 skærm, 4 skærme, 9 skærme, 16 skærme, 36 skærme og brugerdefinerede opdelinger |
|
Understøtter ONVIF, RTSP og andre netværksstreamingprotokoller |
|
Understøtter forstørrelse af enhver enkelt videostrøm for at fylde vinduet |
|
Understøtter enkelt indgangssignal Understøtter vilkårlig vinduesvisning |
|
Understøtter PTZ-kontrol af netværkskameraer |
|

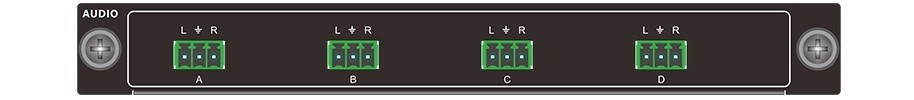

Fire-kanals uafhængigt lydoutputkort-VMH-4O-AD |
|
|
|
4-kanal Phoenix terminal analog lydudgang |
|
Stik: 3-stik-stik |
|
Udgangsport: 4-vejs Auido-udgangsport |
|
Understøtte uafhængig lydskift eller gruppesynkron skift af bundet videovæg |
|
Understøtter justering af outputvolumen |
|
Støt scenelagring og opkald |
|
Understøtter PCM-lydformat, lydsamplinghastigheden er 48KHz |
|
Indgangsterminalen understøtter indlejret eller ekstern lyd |
|
Med power off hukommelsesfunktion |
|

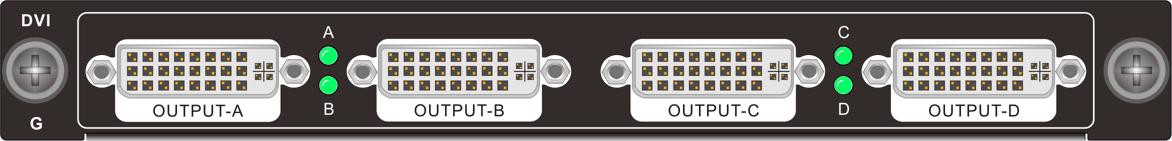

Quad DVI-outputkort (to lag) - VMH-4O-DV |
|
|
|
Understøtter DVI, HDMI-signalformater |
|
Den maksimale outputopløsning er 1920x1200 @60Hz og understøtter brugerdefineret outputopløsning |
|
Outputskærmen understøtter flere funktioner såsom splejsning, opdeling, overlejring, zoomning, strækning, klipning, billede-i-billede, roaming osv. |
|
Output ekstern enkelt skærm understøtter op til 2 skærmvinduer |
|
Med power off hukommelsesfunktion |
|
Fire-kanals HDMI-outputkort (to lag) -VMH-4O- HD |
|
|
|
Understøtter DVI, HDMI-signalformater |
|
Den maksimale outputopløsning er 1920x1200 @60Hz og understøtter brugerdefineret outputopløsning |
|
Outputskærmen understøtter flere funktioner såsom splejsning, opdeling, overlejring, zoomning, strækning, klipning, billede-i-billede, roaming osv. |
|
Output ekstern enkelt skærm understøtter op til 2 skærmvinduer |
|
Med power off hukommelsesfunktion |
|

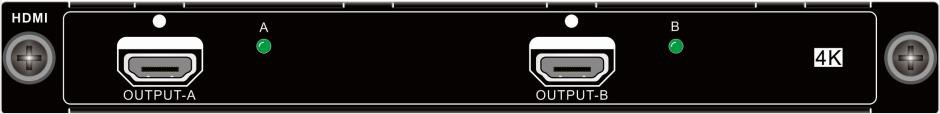

Dobbelt 4K HDMI-outputkort (to lag) -VMH-2O-HD-4K |
|
|
|
Understøtter DVI, HDMI-signalformater |
|
Den maksimale outputopløsning understøtter op til 4096x2160@30Hz og understøtter brugerdefineret outputopløsning |
|
Outputskærmen understøtter flere funktioner såsom splejsning, opdeling, overlejring, zoomning, strækning, klipning, billede-i-billede, roaming osv. |
|
Output ekstern enkelt skærm understøtter op til 2 skærmvinduer |
|
Med power off hukommelsesfunktion |
|

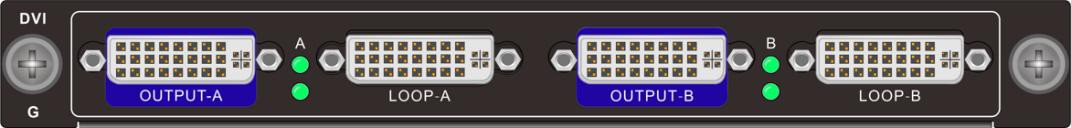

To-kanals DVI-outputkort (fire lag) - VMH-2O-DV |
|
|
|
2-vejs DVI-udgangssignal |
|
Stik: DVI-I hunport |
|
Normalt arbejdsstrømforbrug: 8,8W |
|
Videosignalformat: DVI-kompatibel med HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Lagvalg: Understøtter 4 2K-signallag eller 2 4K@30-signallag eller 1 4K@60-signallag |
|
To-kanals HDMI-outputkort (fire lag) -VMH-2O-HD |
|
|
|
2-måde HDMI-udgangssignal; |
|
Stik: Type A 19-ben hun; |
|
Normalt arbejdsenergiforbrug: 8,8W; |
|
Videosignalformat: kompatibel med HDMI, DVI-D; |
|
Standard: Understøtter HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
En-kanals DVI-outputkort (otte lag) -VMH-1O-DV |
|
|
|
1-kanal DVI-udgangssignal; |
|
Stik: DVI-I hunport; |
|
Normalt arbejdsenergiforbrug: 8,8W; |
|
Videosignalformat: DVI-kompatibelt med HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Lagvalg: understøtter 8-kanal 2K signallag eller 4-kanal 4K@30 signallag eller 2-kanal 4K@60 signallag; |
|
Én-kanals HDMI-outputkort (otte lag) -VMH-1O-HD |
|
|
|
1 HDMI-udgangssignal; |
|
Stik: Type A 19-ben hun; |
|
Normalt arbejdsenergiforbrug: 8,8W; |
|
Videosignalformat: kompatibel med HDMI, DVI-D; |
|
Standard: Understøtter HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Grundlæggende version kontrolkort -VMH-CC-DE |
|
|
|
Understøtte lokal logikkontrol, såsom vinduesåbning, roaming osv. |
|
Understøtter RS232 hurtig central kontrol |
|
Understøtter RS232 loop kontrol |
|
Avanceret kontrolkort -VMH-CC-AE |
|
|
|
Understøtte lokal logikkontrol, såsom vinduesåbning, roaming osv. |
|
Understøtter RS232 hurtig central kontrol |
|
Understøtter RS232 loop kontrol |
|
Understøtter high-definition basemap |
|
Understøtter rullende undertekster |
|
Understøtte preview-ekko |
|
Indbygget WEB menneske-computer interaktion interface kontrol, humaniseret design, understøtter computere, mobiltelefoner, tablets og andre systemkontrolenheder og er kompatibel med flere browsere, hvilket gør betjeningen mere bekvem |
|
Via WEB-brugergrænsefladen kan signalkortforbindelsesdetektion, signalskift, signalforhåndsvisning, sceneopkald, scenelagring, scenepolling, online opgraderingsstyring, fabriksnulstilling, etc. realiseres. |
|
Multifunktionelt miljøkontrolkort-VMH-IO-FDE |
|
|
|
Signalgrænseflade: 1 3-ben Phoenix RS485 interface, 1 RS232 hanstik, 1 IR IN modtager, 1 IR OUT 3,5 mm interface, 2 IO 3-ben Phoenix interfaces, 1 RJ45 interface, 1 nulstillingsknap |
|
Understøtter videresendelse af flere portprotokoller til hinanden; understøtter netværk til seriel port, seriel port til netværk, netværk til netværk, IO til netværk seriel, infrarød kontrol, infrarød læring |
|
Understøtter flere baudrater |
|
Hver port kan understøtte op til 30 videresendelse af pakker |
|
Videresendelse af output kontrol, kan styre en række perifere enheder, kan udvikle sin egen grænseflade |
|
Understøtte infrarød læring |
|
Med strømsparefunktion |
