Oversigt
Tendzone MCN - 4611 er en multimediedistribueret interaktiv systemintegreret cloud-node, en integreret codec-enhed, der understøtter manuel skift til kodning eller afkodning af cloud-node, systemimplementering understøtter både centerløs og center-implementeringstilstande, som kan vælges efter behov i projektet. Når den bruges som en kodningsknude, understøtter den 4K @ 60 videosignaloptagelse og 4K @ 30 kodning; når den bruges som en afkodningsknude, understøtter den 4K @ 60 videoafkodning og videoudgangsvisning; understøtter KVM-sædeapplikationer og understøtter LED/LCD-splejsningsapplikationer.
Funktioner
High definition, multifunktion
- Understøtter 4K@60 opløsning output display
- Understøtter 4K@30 videosignalopsamling og kodning
- Support KVM-sædeapplikation
Intelligent splejsning, samlet ledelse
- Understøtter synkron visning af LED/LCD-skærmsplejsningsbilleder
- Understøtter samlet styring og kontrol af distribueret systemplatformsoftware
- Understøtter videobilledvindue, krydsskærm, roaming og overlejringsvisning
Sikker og pålidelig
- Indenlandske chips, indlejret Linux-system, virusfri
- Support PoE strømforsyning og ekstern strømforsyning backup
- Understøtte optisk link backup
Nem vedligeholdelse
- Ventilatorløst og lydløst design, optoelektronisk backup
- Integreret design, fri skift til kodning eller afkodning
- Understøtter 2 enheder side om side installation; understøtter 12 enheder centraliseret installation

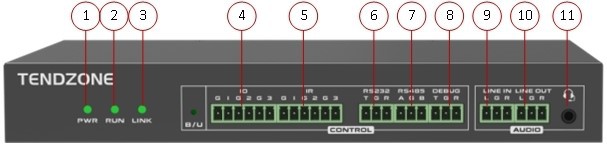

Paneloplysninger
(1) Strømindikator Bemærk: Altid tændt, når den er tændt
(2) Arbejdsindikatorlampe Bemærk: Blinker, når programmet kører normalt, og er altid tændt, når det er unormalt
(3) Forbindelsesindikator Bemærk: Blinker, når den er tilsluttet serveren, unormal, når den altid er tændt
(4)3 -vej IO
(5)3 -vej IR
(6) Én kanal RS 232
(7)En RS 485
(8) Debug port Bemærk: Debug port, bruges til at lokalisere problemer
(9)LINE IN balanceret input
(10)LINE OUT balanceret udgang
(11)3. 5 mm interface Bemærk: Input og output integreret
(1)LINE IN balanceret input
(2) LINE OUT balanceret udgang
(3) Én kanal RS 232
(4) En IO + en IR
(5)HDMI IN1-indgang (med lyd)
(6)HDMI OUT-udgang (med lyd)
(7)USB3.0 Type-A-værtsport Bemærk: Tilslut tastaturet og musen, når KVM-afkodningsknuden
(8)USB2.0 Type-A-værtsport Bemærk: Tilslut tastaturet og musen, når KVM-afkodningsnoden
(9) Type-C-port (opgradering) Bemærk: Tilslut til en computer for kontrol, når du bruger KVM-kodningsknude
(10)SFP Gigabit optisk netværksport
(11)PoE Gigabit Ethernet-port Bemærk: Understøtter POE-strømforsyning
(12)DC 12V/2A strømforsyningsport
Populære tags: 4k av over ip encoder dekoder, Kina 4k av over ip encoder dekoder producenter, leverandører, fabrik
SPECIFIKATIONER
|
Generel præstation |
||
|
Hardware konfiguration |
Indenlandsk selvudviklet codec-chip ; udviklet baseret på indlejret Linux-system, ingen virus eller trojansk invasion; |
|
|
Frontpanel |
3 statusindikatorer: PWR, RUN og LINK; |
|
|
Video Interface |
1 kanals HDMI videoindgang; 1 kanals HDMI videoudgang; Understøtter HDMI fast spænde; |
|
|
Lydgrænseflade |
1-vejs 3,5 mm hovedtelefonstik input/output ; 2 balancerede LINE lydindgange; 2-måde afbalanceret LINE-lydudgang; |
|
|
Datagrænseflade |
{{0}}måde USB 3.0 Host; {{0}}måde USB 2.0 Host; 1 type-c interface, understøtter OTG; |
|
|
Kontrolgrænseflade |
4 IO; 4 IR; 2 RS232; 1 RS485; 1 RS232 debug port; |
|
|
Netværksgrænseflade |
1 1000Mbps optisk fibernetværksport; 1 1000Mbps Ethernet-port, der understøtter POE-strømforsyning; |
|
|
Strømgrænseflade |
1 DC strømgrænseflade, 12V/2A indgang; |
|
|
Enhedens strømforbrug |
Mindre end eller lig med 12 W ; |
|
|
Lækagebeskyttelse strøm |
0.25mA |
|
|
Arbejdsmiljø |
Temperatur: 0~45 grader ; Relativ luftfugtighed: 10%-90% RH ; |
|
|
Opbevaringsmiljø |
Temperatur: -20 grad -60 grad ; Relativ luftfugtighed: 5%-90% RH ; |
|
|
Installation |
To 1U-skabe installeret side om side; 8 centraliserede installationer; |
|
|
Størrelse |
Produktstørrelse: 220*124*30mm ; Pakningsstørrelse: 540 * 280 * 90 mm ; Nettovægt: 0,7KG; Bruttovægt: 2,48 kg; |
|
|
Encoder |
Dekoder |
|
|
Video input |
N/A |
Understøtter 1-kanal 4K @ 60fps videoinputoptagelse, 4K @ 30fps videokodning og bagudkompatibilitet; understøtter kodningsopløsning, bithastighed, billedhastighed, kodningsformat, hastighedskontrolindstillinger, bithastighedsjusteringsområde 128Kbps~40Mbps, billedhastighedsjusteringsområde 5~60 frames; |
|
Video output |
Understøtter 1 -kanal 4K @60 videooutput og afkodning med nedadgående opløsningskompatibilitet; understøtter brugerdefineret opløsning output; understøtter H 264/H265 videoafkodning; |
Understøtter 1- kanal 4K @ 30fps video loop output; |
|
Lydindgang |
Når den bruges som en KVM-sædeudgangsknude, understøtter den 1 3.5 mm lydindgang og 1 LINE lydindgang; |
Understøtter 1-vej 3,5 mm hovedtelefonstik indgang; 2-vejs balanceret LINE-lydindgang; Understøtter AAC, G.711a, G.711u, G.722 lydformatkodning, 48KHz 24-bit samplinghastighed; |
|
Lydudgang |
Understøtter 2-måde balanceret LINE-lydoutput; 1-vejs 3,5 mm hovedtelefonstik udgang ; Understøtter AAC, G.711a, G.711u, G.722, O PUS lydformatafkodning, 48KHz 24-bit samplinghastighed; |
N/A |
|
Videogenkendelse |
Understøtter automatisk identifikation af EDID udvidet display-id; Kompatibel med progressiv scanning P-system; |
|
|
Netværkskommunikation |
Understøtter kommunikation på tværs af segmenter; Understøtter DH CP til dynamisk at opnå IP-adresse; Understøtter RTSP/RTP-protokol; Understøtter unicast og multicast; |
|
|
Drift og vedligeholdelse af udstyr |
Understøtter indhentning af enhedsprocesoverlevelsesinformation, information om hukommelsesbrug, information om køretid, CPU-belægningsprocent og information om drift og vedligeholdelse af diskbrug; Støtte konfiguration af websider; Støtte netværkskonfiguration, enhedsopgradering, genstart, logeksport, konfigurationsimport/-eksport, slet brugerkonfiguration og fabriksgendannelse; |
|
|
Undertekster/baggrund |
Understøtter baggrundsindstillinger; Understøtter undertekstindstillinger; Support banner display; |
|
|
Anvendelse |
Support KVM agent applikation; Understøtter splejsning af displayapplikationer; Understøttelse af videosynkroniseringsapplikation med ultrahøj opløsning; |
|
