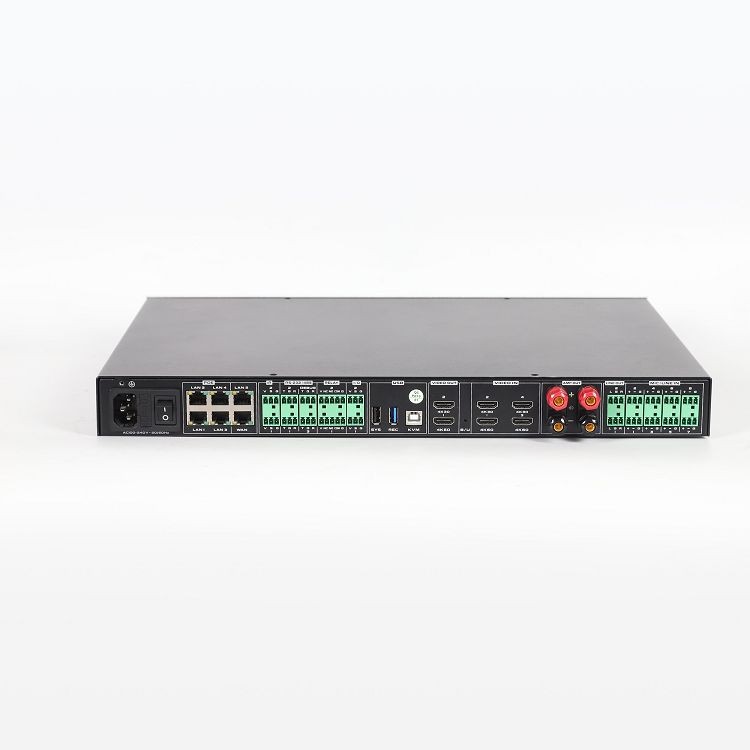

Premium Recording and Broadcasting Classroom Terminal

Den smarte uddannelsesterminal TCN108P RO anvender en nyligt opgraderet højtydende behandlingschip. Det er en intelligent terminalenhed, der integrerer digital lydbehandling, videomatrix, undervisning i central kontrol, mediebehandling, videointeraktion, IoT-kontrol, boutique-optagelse og udsendelse, POE-switch og andre funktionelle moduler. Værten har RS-232, RS-485, RELAY, I/O, infrarød I/R, USB, effektforstærkerterminal, MIC/LINE IN-indgang (understøtter fantomstrømforsyning), Phoenix-hovedstereo LINE OUT, HDMI, LAN-port, WAN-port og andre rige fysiske input- og outputtyper, der matcher forskelligt lyd- og videoudstyr og miljøkontroludstyr for at imødekomme behovene for undervisning i informatisering i applikationsscenariet for boutique-optagelse og sende klasseværelset.

Video input:4 HDMI-interfaces (HDMI1- og HDMI3-indgange understøtter 4K30, når direktørtilstand ikke er aktiveret), lokal IP-netværkskameraadgang understøtter ikke mindre end 16 kanaler, og netværksvideresendelse understøtter ikke mindre end 4 kanaler;

Video output:2 HDMI-grænseflader;

Lydindgang:8-kanals Phoenix-terminalindgange, understøtter 48V fantomstrømforsyning, MIC-indgang og line-in-lineær input adaptiv;

Lydudgang:2 par Line OUT Phoenix-terminaler til stereoudgang (L/R kan udsende lydkilde uafhængigt), 2-kanals 100W@8 ohm digitale forstærkerudgange;

Kontrolport:3 x RS-232/RS-485, 2 x RELÆ, 2 x I/O, 2 x infrarød IR, 1 x Debugging-port ;

Gigabit netværksswitch:1 WAN-port, 5 LAN-porte, VLAN kan opdeles, LAN1-LAN4 understøtter POE-strømforsyning;

USB interface:2 x USB Type-A, 1x USB Type-B, understøtter automatisk kopiering af optaget indhold og systemopgradering;

Harddisk:Indbygget standard 2TB harddisk;

Installation:Standard 19-tommer rack installation, højde ikke mere end 1U;

ZigBee gateway adgang:Støt gatewayen for at få adgang til terminalen via RJ45, og styr IoT-modulet gennem kontrolpanelet;

Forbindelse:Undervisningssporingskameraet er forbundet til den smarte uddannelsesterminal via et netværkskabel, og kameraet får strøm fra POE;

Skift knap:Dobbelte strømafbrydere sikrer systemsikkerhed, frontpanel højeffekt blød kontakt, bagpanel høj effekt hård kontakt.

• Understøtte HDMI-signal og netværk RTSP-streamsignaladgang, uafhængig kodning og afkodning af hver HDMI-video, 8-kanal 1080P@30-kodning og 8-kanal 1080P@30-afkodning; støtte H.265 og H.264;
• Videointeraktion har en maksimal anti-netværksjitter-kapacitet på op til 600ms, hvilket sikrer, at den jævne fremdrift af interaktive opkald dybest set ikke påvirkes, når der er netværksjitter. De maksimale hoved- og sekundære streams kan justeres til 8 Mbps, den maksimale flowkontrol er 20 gange, I-rammeanmodningsintervallet kan justeres, og den maksimale dekodningsfejltolerancetærskel er 100;
• Værten har indbygget hybrid multiskærmsyntese, der understøtter forskellige videoskift, tildeling, undertekstoverlejring, billedparameterjustering og mosaikkonfiguration;
• Indbyggede lokale optagelses- og lagringsfunktioner, der understøtter op til 6 kanaler for video- og lydoptagelse (filmtilstand og ressourcetilstand); understøtter RTMP live streaming push-funktion, og live streamingen kan vilkårligt vælge den lyd- og videostream, der er tilsluttet den lokale maskine; optagede videoer kan afspilles efter behov på WEB eller sendes til skærmen via HDMI til afkodning og afspilning; understøtter docking med tredjeparts FTP-platforme, upload af optaget kursusmateriale, uploadtiden kan tilpasses, og optagetiden kan indstilles for hver dag (maksimalt 24 timer);
• De optagede MP4-filer kan downloades fra W EB-terminalen. Du kan vælge at downloade filmtilstandsfilerne eller alle filer. De optagede filer kan sorteres efter tid og optagelsesvarighed. Du kan også downloade filerne direkte til et USB-flashdrev.
• Indbygget videoopdeling og syntesefunktion, som kan realisere enkelt-skærm, dobbelt-skærm, tre-skærm, ni-skærm, seksten-skærm og anden enkelt-skærm/billede-i-billede/billede-ud-billede syntese og undertekst overlejring;
• Støtte adgang til distribuerede kontrolsystemer, understøtte terminaladgang til forhåndsvisning af billeder, distribueret visualiseringskontrol og distribueret skærmvisning og bruges som en distribueret input- og output-interfacemaskine;
• Lydprocessormodul-mixing-funktion: understøtter blanding af lokal lyd, HDMI-indlejret lyd og eksterne netværkslydstreams til den lokale lydgrænseflade; understøtter også blanding af lokal lyd, HDMI-indlejret lyd og netværkslydstreams i netværkslydmodulet;
• Lydbehandlingsmodul, indbygget AFC, ANS, AEC, AGC lydbehandlingsalgoritmer, udstyret med expander, equalizer, kompressor, delay, limiter og for- og efterbehandlingsmoduler; blandingsindstillinger, understøttelse af MIC/LINE, HDMI, netværkslydindgang, audio-routing kan fleksibelt konfigurere LINE OUT, HDMI OUT, effektforstærker AMP OUT-udgang;
• Understøtte SIP dual-stream videokonferenceopkald, understøtte udvidet multi-point videointeraktion og understøtte 1+3-parts fjernundervisningsvideointeraktion;
• Kommunikationsprotokoller: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Understøttelse af automatisk kopiering af værtsoptagelsesfiler til USB-flashdrev, understøttelse af kopiering af den seneste klasse og en uges kursus, tvungen opgradering af USB-flashdrevsystem og gendannelse af den oprindelige konfiguration;
• Internettet har en indbygget automatisk udsendelsesstation, som understøtter automatiske, halvautomatiske og manuelle udsendelsestilstande; understøtter PVW og PGM skærmskift, optagelse, pause og stop operationer; kamerabetjening, skærmsyntesebetjening og start af live-udsendelse; understøtter indstillinger for tidsplankobling;
• Direktørstationen understøtter forhåndsvisning af bærbare computerskærme, stationære computerskærme, lærerpanorama, lærernærbilleder, elevpanoramaer, elevnærbilleder, venstre tavle, højre tavle og PVW- og PGM-skærme; og ifølge direktørstrategien kan den udføre automatisk, semi-automatisk og manuel direktørstyring.
• Direktørens station understøtter forbindelsen til platformen for klasseskemaer og udfører automatisk optagelse og automatisk dirigering i henhold til klasseskemastrategien;
• Kamerastyring af direktørstationen, understøtter kontrol af front-end-kameraet, indstilling af forudindstillede positioner, kalder forudindstillede positioner, understøtter 10 forudindstillede positioner; understøtter kontrol af kameraets brændvidde og vandret rotation;
• Direktørstationen understøtter optagelses- og udsendelseskontrol, understøtter optagelse og udsendelse af start-, pause- og stopoperationer; understøtter start og stop af live-udsendelser; understøtter automatiske, semi-automatiske og manuelle direktørindstillinger;
• Instruktørens konsol understøtter layoutindstillinger, understøtter 12 faste layoutopkald til videosyntesetilstand og kan tilpasse 6 layouttilstande;
• Direktørens station understøtter layoutindstillinger for videotilstand for HDMI1, HDMI2 og virtuelle multiskærmskanaler;
• WEB understøtter ændring af kontrolpanelets login-metode, og login-metoden understøtter enkelt adgangskode-login og brugernavn + adgangskode-login;
• Understøtte automatisk optagelse eller manuel indstilling af enhedens IP-adresse, gateway og maskeinformation og understøtte VLAN-division og NAT-konfiguration af netværksporte;
• Understøtte videokodningsindstillinger, du kan indstille videokodningskvalitet, billedhastighed, bithastighed (128K-8M), opløsning, I-frame-interval, I-frame og P-frame-kvantiseringskoefficient;
• Understøtter multicast-funktion, du kan indstille multicast-adresse og multicast-port;
• Understøtte automatisk optagelse og udsendelseskonfiguration, indstil læreren, eleven, tavlekameraets adgangsstrøminformation, konfigurer direktørkoden manuelt, direktørskiftkoden; direktør optagelse skærm kanal;
• Understøtter konfiguration af automatisk udsendelseshændelse, der udløser hændelsesprioritet og udløser hændelsestid;
• Miljøstyringsstyring: du kan konfigurere centrale kontrolkommandoer for hver RS232/485, I/O og infrarød kontrolgrænseflade, indstille scripts, protokoller, planlagte opgaver, IoT-gateways, lyd- og videoforbindelse, enhedsvækning, netværkskontrol, Huawei skærmkontrol (Hongmeng), to-vejs analyse, Beidou AI og andre kontrolfunktioner;
• Understøtter adgang til op til 16 netværksvideostreams, kan fleksibelt overvåge lyd- og videoprotokollerne, båndbreddedata, netværkspakketabsdata for de tilgåede videostreams og indstille mosaikker til videostrømmene; 2. RTSP-streamvideresendelsestjeneste, understøtter forhåndsvisning og visning af hver RTSP-videresendelsesstream på WEB-siden, indstilling af hver streamlydprotokol (AAC, G711, G722) og valg af videoadgangskilde;
• Support systemkonfigurationsfil import og eksport, Android kontrol tablet konfigurationsfil import og download;
• Den optagede video kan afspilles efter behov på flere skærme på WEB eller sendes til skærmen via HDMI til afkodning og afspilning; det understøtter også hentning af videofiler fra lignende enheder i det samme netværk til on-demand visning.
