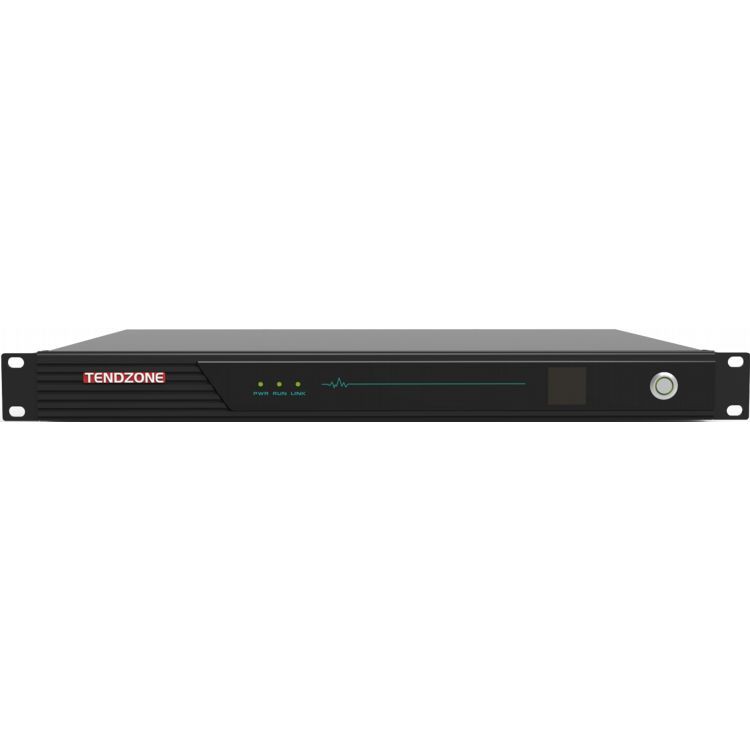

CLIMBER-1008 Oversigt
CLIMBER-1008 er den seneste 9-inden for-1 multifunktionelle terminalvært udviklet af Tendzone, der udnytter mange års ekspertise inden for integreret produktudvikling. CLIMBER-1008 omfatter en bred vifte af funktioner, herunder: Perifer miljøkontrol, Video Matrix Switching, Audio Processor, Power forstærker, PoE switch, Remote Video Conferencing, Lokal optagelse og udsendelse, Centraliseret berøringskontrol, Distribueret systeminput og -output codecs ,IPC Access osv. Disse funktioner gør CLIMBER-1008 til en ideel løsning til multimediekonferencelokaler, smarte klasseværelser, foredragssale og multifunktionelle spillesteder. Det understøtter forskellige operationelle scenarier, hvilket giver brugerne mulighed for at afholde lokale møder, fjernkonferencer, live-udsendelser, træningssessioner, supervision og undervisning.
CLIMBER-1008 kan fungere uafhængigt over et netværk, intelligent grænseflade med en bred vifte af audio- og video-multimedieudstyr samt miljøkontrol. Dette design sparer ikke kun udstyrsplads, men giver også brugerne forskellige praktiske og intuitive betjeningsgrænseflader.
CLIMBER-1008-serien er drevet af en ny generation af mediebehandlingschips, der markant forbedrer behandlingskapaciteten og understøtter H.265 4K@60-videocodecs. Denne fremgang sikrer forbedret billed- og lydkvalitet og leverer en højopløsningsoplevelse for brugerne.
Funktioner
Smart centraliseret kontrol:
- Integreret kontrol af multimedieudstyr, gennem konferencen tablet for at opnå deres egen lyd og video, videokonferencer, optagelse og udsendelse, tredjeparts periferiudstyr samlet forvaltning;
- Med fælles centrale kontrolgrænseflader som RS232/485/IR/IO/RELAY.
- Understøtter Zigbee IoT-protokolkontrol.
- Understøtter tovejskontrol gennem et enkelt seriel link.
- Kombinerer kablet kontrol med trådløs IoT-kontrol for at forhindre interferens og afbrydelse fra skjoldet.
High Definition4K Video Matrix
- 4 i 2 ud 4K60 HD sømløs switching video matrix
- Understøtter en række sceneapplikationer, såsom: multimediekonferencerum, multimedieklasseværelse og andre scener,
- understøtte lokal centraliseret kontrol, display, lydforstærkning og andre behov
- Understøtter codec-teknologien i Multimedia Information Distributed Interactive System-platformen (MIDIS) og bruges som en distribueret enkelt input/output-interfacemaskine;
Digital lydprocessor
- 8-ind-4-fuldt lydinterface, indbygget netværkslyd og HDMI-lyd,
- Indbygget 5A-lydalgoritme, der effektivt eliminerer efterklang og støj i klasseværelsesmiljøer.
- Indbygget digital forstærker med en nominel effekt på 2*100W.
Videokonference:
- Videokonferenceterminal med lokal optage- og afspilningsfunktion
- Understøtter eksterne interaktive SIP-opkald, der opfylder kravene til ekstern lyd og video tovejsinteraktion
- valgfri indbygget multi-party interaktiv autorisation, støtte adgang til standard protokol tredjeparts videokonference platform;
POE netværksswitch:
- Understøtte IPC-strømforsyning, billede og kontrol på én linje,
- understøtter TCP/UDP netværkskontrol tredjepartsenheder,
- kan levere API-grænsefladedokumenter;
Lokal optagelse og afspilning:
- Understøtter optagelse af 4 til 6 lokale videostreams, mødeoptagelse og videolagring.
Input/output interface:
- understøtte adgang til multimediedistribueret interaktivt system til distribueret planlægningskommando;
IPC-adgang:
- Understøtter 12 IPC-videoadgang og til lokal output, optagelse osv.
Stabilog pålidelige
- Det indlejrede Linux-system bruges, fri for virusangreb.
- Værten vedtager bærerkvalitetsstrukturdesign, produktet er stabilt og pålideligt, velegnet til 7 * 24 timers lang drift.
- Enheden kan installeres i et 1U-skab eller uafhængigt. LCD'et på frontpanelet vises
- To strømafbrydere, en hård strømafbryder og en blød strømafbryder, kan arbejde sammen for at sætte enheden i standby eller vågnetilstand

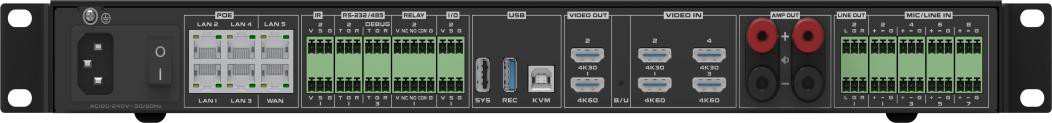

Bagpanelbillede:
(1) Værtsstrømforsyning ( 2 ) Værtsstrømafbryder ( 3 ) Gigabit Ethernet-porte * 6 (hvoraf 4 er POE) (4) IR infrarød grænseflade * 2 (5) RS-232/485-grænseflade * {{ 10}} RS232/485 debug * 1 ( 6 ) R ELAY kontrolport * 2 (spænding og strøm: 12V/ikke mere end 1A ) ( 7 ) I/O-interface*2 (spænding og strøm: 12V/ikke mere end 1A) (8) USB Type-A *2, USB Type-B*1 (9) HDMI-udgangsport*2 ( 10 ) HDMI-indgangsport *4 ( 11 ) Forstærkerterminaler * 2 par ( 12 ) L/R Phoenix-terminal stereoudgang * 2 (13) MIC/LINE-indgangsport * 8
Populære tags: ni-i-en integreret processor, Kina ni-i-en integreret processor producenter, leverandører, fabrik
SPECIFIKATIONER
|
projekt |
KLATTER-1008 |
|
Sikker og stabil |
Vedtagelse af systemarkitektur i industriel kvalitet, udviklet baseret på LINUX-system, virusfri |
|
Datagrænseflade |
2 USB Type-A, 1 USB Type-B |
|
Netværkskamera |
12 lokale netværkskameraer, 4 netværksviderestilling |
|
Video Codec |
Understøtter op til 4K60 videokodning og afkodning; understøtter op til 4 kanaler med 1080P60-kodning og op til 4 kanaler med 1080P@60-dekodning; eller 8 kanaler med 1080P@30-kodning og 8 kanaler med 1080P@30-dekodning; |
|
Audio og video protokol |
Lyd understøtter G.711, G.722, G722.1, G722.1C, AAC og understøtter afkodning af lydkodestrømme Video understøtter H.264HP, MP, BP, H265MP |
|
Display terminal |
Indbygget videoopdelingsfunktion, som kan realisere enkelt skærm/billede-i-billede/billede-ud-billedsyntese, undertekstoverlejring, terminalnavnoverlejring og stationslogovisning i enkelt, dobbelt, tre, fire, fem, seks, syv, otte, ni, ti, tretten og seksten opdelte skærme |
|
kontrolpanel |
Understøtter en række kontrolpaneler, valgfri 10.1-tommers kablet Android-touchskærm (standard uden vægmontering, ingen POE-understøttelse), 10.1-netværks PoE-berøringsskærm på skrivebordet, 10.{{5 }}tommer netværk PoE vægmonteret berøringsskærm (standard med vægmonteret bundboks) |
|
Codec rate |
Maksimalt 16 kanaler med 1080P codec, 512Kbps~16Mbps pr. kanal |
|
Lydindgang |
8-vejs Phoenix-terminalindgang (understøtter 48V phantom power MIC-indgang eller line-in-lineær input), 4--vejs HDMI-indlejret lydindgang |
|
Lydudgang |
4-way line out-lydudgang (eller 2 par L/R Phoenix-terminal stereoudgang), 2-vejs 100W@8 ohm digital forstærkerudgang (eller 2-vejs 150W@4 ohm digital forstærkerudgang) , 2-måde HDMI indlejret lydudgang ; understøtter lydstyrkejustering, lyd understøtter synkronisering og blanding |
|
Video input |
4 HDMI-indgange, 16 IP-netværkskameraindgange; HDMI IN1 og HDMI IN3 understøtter input med en maksimal opløsning på 4K30, og HDMI IN2 og HDMI IN4 understøtter input med en maksimal opløsning på 1920*1080@60; |
|
Video output |
2 HDMI-udgangsgrænseflader, HDMI OUT1 og HDMI OUT2 understøtter maksimal opløsning 4K30-output; |
|
Lydbehandling |
Understøtter automatisk ekkoannullering (AEC), automatisk forstærkningskontrol (AGC), automatisk støjreduktion/undertrykkelse (ANC/ANS), automatisk tilbagekoblingsannullering (AFC), blandingsmatrix (AM), pakketabskompensation (PLC) |
|
Videobehandling |
Understøtter videoopløsningstilpasning, skift, allokering, skærmopdeling, rullende undertekstoverlejringsvisning, terminalnavnoverlejring, stationslogovisning og billedparameterjustering; undertekst og terminalnavn-overlay understøtter vilkårlig positionsjustering; stationslogo understøtter positionsjustering øverst til venstre, øverst til højre, nederst til venstre og nederst til højre og understøtter justering af gennemsigtighedsvisning; |
|
Kommunikationsprotokol |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Netværksgrænseflade |
1 WAN-port, 5 LAN-porte; eller indstil 6 netværksporte til at være fuldt tilsluttet; 4 af netværksportene understøtter PoE-strømforsyning; Bemærk: Hvis du skal oprette forbindelse til en tredjeparts PoE-switch, anbefaler vi, at du bruger en netværksport, der ikke understøtter PoE, til at oprette forbindelse til den anden parts PoE-switch for at sikre, at en af netværksportene ikke leverer ekstern PoE-strøm . Prøv ikke at oprette forbindelse direkte til hinanden ved hjælp af PoE-grænseflader. |
|
Blandefunktion |
Understøtter lokal lyd, indlejret HDMI-lyd og fjernlyd RTSP-netværksadgangsstreams, der kommer ind i mixeren, og kan dynamisk vælge blanding |
|
Central kontrol |
One-touch central kontrol: omskiftersystem, juster udgangsvolumen, skift signalkilde, kamerakontrol, optagelses- og udsendelseskontrol, fjernopkald, miljøkontrol osv. |
|
Miljøkontrolgrænseflade |
3-vej RS-232/485 interface, 1*RS232/RS485 DEBUG, 2-vejs RELÆ, 2-vejs I/O, 2-vejs infrarød IR |
|
Videokonference |
Understøtter H.323 punkt-til-punkt videokonferenceopkald og ekstra stream afsendelse; Understøtter SIP punkt-til-punkt videokonferenceopkald og ekstra stream afsendelse; En enkelt maskine understøtter maksimalt 6-partskonferencer (via SIP/H.323-protokol), understøtter oprettelsen af flere konferenceskabeloner, understøtter planlagte konferencer og indkalder automatisk konferencer i henhold til det planlagte tidspunkt; du kan invitere nye terminaler til at deltage i konferencen under konferencen, eller sparke en terminal ud af konferencen; du kan slå lyden fra/til for ethvert spillested eller slå lyden fra/til for alle spillesteder med et enkelt klik; Ved brug af H.323-protokollen understøttes GK-registrering, og opkald kan foretages via korte numre; Ved brug af SIP-protokollen understøttes SIP-registrering og opkald kan foretages via korte numre; Under videokonferencen understøtter den krypteret transmission af lyd og video, punkt-til-punkt-opkaldskryptering og multi-party videokonferenceopkaldskryptering for at forhindre, at lyd og video bliver aflyttet under hele konferencen; |
|
Skub stream |
Understøtte streaming til ikke mindre end 8 forskellige live streaming platforme på samme tid |
|
Live streaming |
Understøtter op til 10-kanal multicast, live-udsendelse og on-demand |
|
Optagefunktion |
Understøtter at blive brugt som en optagelses- og udsendelsesdistributionsterminal og -klient, med maksimalt 4 lokale optagelsesstrømme (eller optagelse af 1 4K-billede), optagelses- og udsendelsesfilformatet er MP4, understøtter automatisk kopiering af USB-flashdrev, tvungen opgradering af USB-flashdrev-system og gendannelse af indledende konfiguration, understøtter optagelse af filindholdsstyring (download/eksport/rediger/slet) |
|
Distribuerede systemer |
Den kan bruges som en input- og output-interfacemaskine til et distribueret system og understøtter adgang til et distribueret system for at imødekomme behovene hos forskellige klienter (såsom Android-klient, IOS-klient, Hongmeng-klient, WINDOWS-klient, Kylin-klient osv. ) til visuel kontrol og distribueret skærmvisning; den understøtter matching med distribuerede multimediekontrolsystemer, understøtter enhedskontrol gennem visuel billedforhåndsvisning, understøtter brug som en distribueret nodeterminal og realiserer sammenkobling mellem enheder |
|
Distribueret systemsupport |
Når den bruges sammen med et distribueret system, understøtter den hyperkonvergerede skyknude udvidelsen af lyd-, video- og kontrolinput- og outputkanaler i forbindelse med input-interface-maskinen og output-interface-maskinen. HDMI-interface-inputbilledet af den hyperkonvergerede sky-knude kan udsendes direkte til output-interfacemaskinen gennem netværket til storskærms-splejsningsoutput. Maskinbilledet til inputgrænsefladen kan også sendes direkte til HDMI-grænsefladen på den hyperkonvergerede skyknude gennem netværkstransmission. Hver HDMI-udgangsgrænseflade understøtter flere skærmkombinationer (dvs. skærmopdelingsfunktion). |
|
Intern harddisk |
Standard 2TB 3.5-tommer harddisk i overvågningsgrad, kan udvides til en 12TB mobil harddisk via USB |
|
Netværkskommunikation |
Understøtter 4 -kanallydmiksning og -afspilning, understøtter netværksdvale og vækning, one-touch system switch |
|
Vedligeholdelsesfunktion |
Understøtter webgrænsefladestyring, giver hurtig konfiguration af enhedsporte, understøtter webportadgangskodeændring, IP-adresseændring, fabriksnulstilling, softwareopgradering, indikatorlys, infrarød læring, logstyring, seriel portfejlfinding, Telnet fjernfejlfinding, fjernbetjening og vedligeholdelsesstyring |
|
Installation |
1 U telekommunikation standard kabinet installation, det anbefales at installere det tæt på perifert udstyr for at reducere ledningsarbejde |
|
Enhedens størrelse |
Produktstørrelse: bredde*højde*dybde4 36,8 mm* 45 mm* 318 mm Pakningsstørrelse: bredde*højde*dybde 560 mm *135 mm *408 mm |
|
Udstyrs vægt |
Bruttovægt 7,2 kg (inklusive emballagematerialer) |
|
Indgangsspænding og strøm |
AC100~240V/50~60Hz |
|
Enhedens strømforbrug |
Uden ekstern højttalerudgang og POE-drevet enhed: Typisk strømforbrug Når to eksterne højttalere og en ekstern POE-drevet enhed er tilsluttet: Strømforbrug ved fuld belastning |
|
Driftstemperatur |
0~45 graders arbejde |
|
Fugtighed Højde |
10% til 90%, højde mindre end eller lig med 5000 meter |
40W
340 W
